Eine TVS-Diode ist ein Halbleiterbauelement zur Begrenzung kurzer Überspannungsimpulse. TVS steht für Transient Voltage Suppressor. Der Baustein wird parallel zu einer Versorgungsschiene, einer Signalleitung oder einer Schnittstelle geschaltet und bleibt im Normalbetrieb hochohmig. Überschreitet die Spannung einen definierten Bereich, geht die Diode in den Durchbruch und leitet den Impulsstrom in die Rückleitung, Masse oder Chassis-Struktur ab. Im Rahmen der Hardware-Entwicklung steht die TVS-Diode für Standardkomponenten zur Spannungsversorgung und dem Absichern EMV-relevanter Signale.
Inhalt

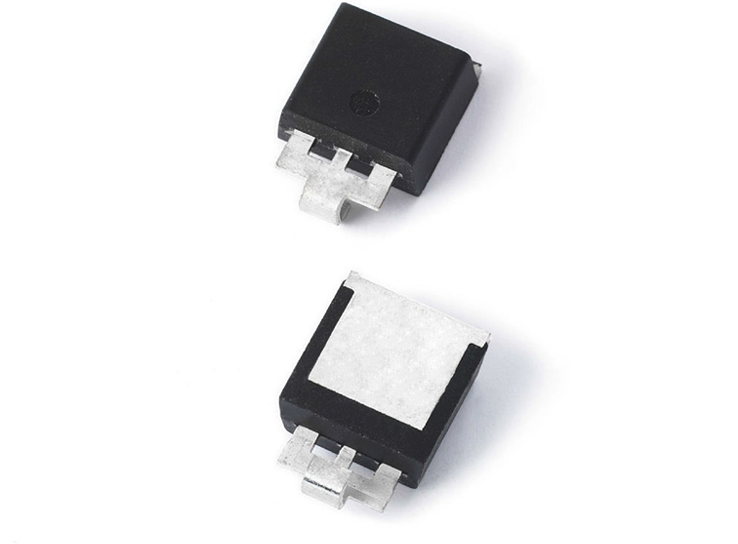

Die Littelfuse SM8-Serie ist ein typisches Beispiel für einen leistungsfähigen Baustein auf einer Versorgungsschiene. Laut Datenblatt gehört er zur SM8S-Serie mit 6600 W Spitzenimpulsleistung bei einer 10/1000-µs-Pulsform. Die Variante SM8S36A ist unidirektional, besitzt eine Reverse Stand-off Voltage von 36 V und klemmt Überspannungen oberhalb ihres Avalanche-Bereichs. Solche Bausteine werden häufig dort eingesetzt, wo Bordnetz-, Industrie- oder Leistungsversorgungen gegen Surge-Impulse, induktive Abschaltspitzen oder ähnliche transiente Ereignisse geschützt werden müssen.
Einordnung: Was ist eine TVS-Diode?
Eine TVS-Diode ist ein diskretes Schutzbauelement mit definierter nichtlinearer Kennlinie. Ihre Aufgabe liegt in der Spannungsbegrenzung während kurzer transienter Ereignisse.
Im Normalzustand liegt die Betriebsspannung unterhalb der sogenannten Reverse Stand-off Voltage. In diesem Bereich fließt nur ein kleiner Leckstrom. Bei einer Überspannung steigt der Strom durch die TVS-Diode stark an. Die Spannung an der geschützten Schaltung wird dadurch auf eine Clamping Voltage begrenzt. Diese Klemmspannung liegt oberhalb der normalen Betriebsspannung, muss aber unterhalb der Spannungsfestigkeit der nachfolgenden Schaltung bleiben.
Für Versorgungsschienen werden häufig TVS-Dioden mit hoher Impulsleistung verwendet. Der SM8S36A ist dafür ein anschaulicher Referenzbaustein: Er ist für 36 V Reverse Stand-off Voltage spezifiziert, besitzt laut Datenblatt eine Breakdown Voltage von 40,0 V bis 44,2 V und erreicht bei einem spezifizierten Spitzenimpulsstrom eine maximale Klemmspannung von 58,1 V. Diese Werte zeigen die typische Abstufung einer TVS-Diode: normale Betriebsspannung, Durchbruchbereich und Klemmspannung unter Impulsbelastung.
Funktionsweise

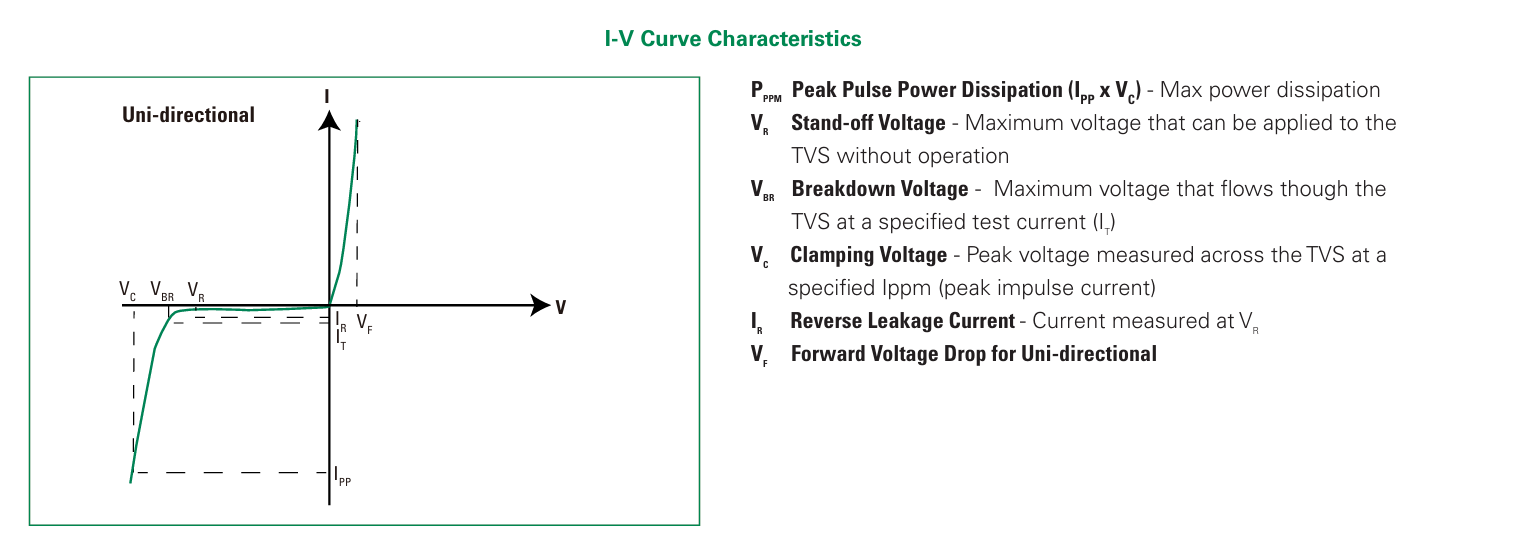

Das Grundprinzip beruht auf dem Avalanche-Durchbruch eines p-n-Übergangs. Unterhalb der spezifizierten Sperrspannung sperrt die Diode. Wird die Spannung in Sperrrichtung so hoch, dass der Durchbruchbereich erreicht wird, steigt der Strom sehr steil an. Die Diode nimmt dabei kurzzeitig Energie auf und wandelt sie in Wärme um.
Bei einer unidirektionalen Diode liegt in Rückwärtsrichtung die Avalanche-Kennlinie vor. In Vorwärtsrichtung verhält sich der Baustein ähnlich wie eine normale Diode. Dadurch kann eine negative Überspannung gegen Masse bereits über die Vorwärtskennlinie abgeleitet werden. Eine bidirektionale TVS-Diode besitzt dagegen in beiden Polaritäten eine ähnliche Durchbruchkennlinie und wird häufig bei AC-Signalen, differentiellen Leitungen oder Schnittstellen mit wechselnder Polarität verwendet.
Der Begriff „Clamping“ beschreibt keinen idealen Spannungsdeckel. Die Klemmspannung hängt vom Impulsstrom, der Pulsform, der Temperatur und den parasitären Induktivitäten im Strompfad ab. Im Datenblatt des SM8S36A wird die maximale Clamping Voltage bei einem definierten Peak Pulse Current angegeben. Bei sehr schnellen Stromanstiegen kann zusätzlich eine Spannung über Leiterbahn- und Anschlussinduktivitäten entstehen. Die tatsächlich an der Last anliegende Spannung ist daher höher als die reine Halbleiterkennlinie vermuten lässt.
Eine TVS-Diode ist nicht für dauerhafte Spannungsregelung ausgelegt. Sie unterscheidet sich damit von einer Zenerdiode, die in bestimmten Schaltungen als Referenz- oder Stabilisierungsbaustein arbeitet. TVS-Dioden sind auf kurze Pulse mit definierter Energie und Pulsform ausgelegt. Wird die zulässige Energie überschritten oder liegt eine dauerhafte Überspannung an, kann der Baustein thermisch überlastet werden.
Typische Architektur im System
Eine TVS-Diode sitzt meist nahe an der Stelle, an der eine Störung in das Gerät eintreten kann. Bei einer Versorgungsschiene ist das häufig der Eingang hinter dem Steckverbinder. Dahinter folgen je nach System Sicherung, Verpolschutz, Filter, DC/DC-Wandler, LDOs, Lastschalter oder die eigentliche Last.
Eine vereinfachte Struktur für eine geschützte Versorgung sieht so aus:
Steckverbinder → Sicherung oder Strombegrenzung → TVS-Diode gegen Masse oder Chassis → Eingangsfilter → Wandler oder Last
Die genaue Reihenfolge hängt vom Schutzkonzept ab. Wird die TVS-Diode direkt hinter dem Steckverbinder platziert, kann sie einen großen Teil des Impulsstroms abfangen, bevor dieser in die Leiterplatte hineinläuft. Eine vorgeschaltete Sicherung oder Strombegrenzung kann bei länger anliegenden Fehlern verhindern, dass die TVS-Diode dauerhaft überlastet wird.
Bei Bordnetzen und langen Leitungen treten Überspannungen häufig durch induktive Lasten, Schaltvorgänge, Lastabwurf oder externe Einkopplung auf. Eine TVS-Diode auf einer 24-V- oder 36-V-nahen Versorgung muss deshalb so gewählt werden, dass normale Betriebsspitzen nicht zum Ansprechen führen. Gleichzeitig darf die Klemmspannung die nachfolgende Elektronik nicht über die zulässigen Grenzwerte treiben.
Bei Signalleitungen liegt der Schwerpunkt anders. Dort sind Kapazität, Leckstrom und Signalverzerrung stärker zu beachten. Eine große Leistungs-TVS wie der SM8S36A passt typischerweise zu Versorgungsschienen, nicht zu schnellen Datenleitungen. Für USB, Ethernet, CAN, LIN oder HF-nahe Signale werden TVS-Arrays mit niedriger Kapazität und passender Leitungsgeometrie verwendet.
Signale und Kommunikation bei einer TVS-Diode
Eine TVS-Diode besitzt keine Kommunikationsschnittstelle und keine Steuerpins. Die relevanten Anschlüsse sind Anode und Kathode. Bei unidirektionalen Bauteilen ist die Polarität fest vorgegeben. Die Kathode liegt bei positiver Versorgung üblicherweise an der zu schützenden Schiene, die Anode an Masse oder Rückleitung. Die Markierung am Gehäuse kennzeichnet die Kathodenseite.
Die elektrischen „Signale“ einer TVS-Diode sind die Spannungs- und Stromzustände an ihren Anschlüssen:
Unterhalb der Reverse Stand-off Voltage bleibt die TVS-Diode hochohmig. Beim SM8S36A liegt diese Grenze bei 36 V. Der Leckstrom ist in diesem Bereich niedrig und wird im Datenblatt als Reverse Leakage Current spezifiziert.
Zwischen Stand-off Voltage und Breakdown Voltage nähert sich der Baustein dem Durchbruchbereich. Die Breakdown Voltage wird bei einem definierten Teststrom angegeben. Beim SM8S36A liegt sie laut Datenblatt bei 40,0 V bis 44,2 V.
Bei einem Überspannungsimpuls fließt ein hoher Pulsstrom. Die Spannung am Bauteil steigt auf die Clamping Voltage. Beim SM8S36A ist eine maximale Klemmspannung von 58,1 V bei spezifiziertem Spitzenimpulsstrom angegeben.
Das Timing ist nicht mit digitalen Setup- oder Hold-Zeiten vergleichbar. Die Halbleiterstruktur reagiert sehr schnell auf eine Überspannung. Im realen System begrenzen jedoch Package-Induktivität, Leiterbahnlänge, Masseführung und die Anstiegszeit des Störimpulses die tatsächliche Schutzwirkung. Bei steilen Impulsen erzeugt jeder zusätzliche Nanohenry im Ableitpfad eine Zusatzspannung nach V = L · di/dt.
Für Schnittstellen bedeutet das: Eine TVS-Diode kommuniziert nicht mit einem Controller. Sie beeinflusst aber die Signalqualität über ihre parasitäre Kapazität, ihren Leckstrom und die Platzierung im Leitungsweg. Bei Versorgungsschienen ist die Kapazität meist unkritischer als bei schnellen Datenleitungen.
Betriebsmodi einer TVS-Diode
Eine TVS-Diode hat keine Betriebsmodi wie Sleep, Standby, Reset oder Enable. Ihr Zustand ergibt sich aus der anliegenden Spannung und der verfügbaren Energie des Störereignisses.
Im Sperrbetrieb liegt die Spannung unterhalb der Reverse Stand-off Voltage. Der Baustein nimmt keinen nennenswerten Einfluss auf die Schaltung. Es fließt nur der spezifizierte Leckstrom.
Im Übergangsbereich steigt der Strom mit zunehmender Spannung an. Dieser Bereich darf im Normalbetrieb nicht dauerhaft erreicht werden, wenn Verlustleistung und Erwärmung nicht einkalkuliert sind.
Im Avalanche-Betrieb leitet die TVS-Diode den transienten Strom. Die Energie des Impulses erwärmt den pn-Übergang. Die zulässige Spitzenimpulsleistung gilt nur für die im Datenblatt angegebene Pulsform und die dort definierten thermischen Randbedingungen.
Bei einer negativen Spannung an einer unidirektionalen TVS-Diode leitet der Baustein in Vorwärtsrichtung. Diese Eigenschaft kann bei negativen Transienten nützlich sein, muss aber bei Verpolung oder AC-Anwendungen beachtet werden. Eine längere Verpolung einer Versorgungsschiene kann einen hohen Strom verursachen, wenn keine zusätzliche Strombegrenzung vorhanden ist.
Nach einem zulässigen Impuls kehrt die TVS-Diode in den Sperrbetrieb zurück. Bei Überlast kann sie dauerhaft niederohmig werden oder in selteneren Fällen hochohmig ausfallen. Das konkrete Ausfallverhalten hängt von Impulsenergie, Stromquelle, thermischer Kopplung und Gehäuse ab. Schutzkonzepte mit Sicherung oder Strombegrenzung berücksichtigen deshalb auch den Fehlerfall des Schutzbauelements.
Spannungsversorgung und Dimensionierung
Eine TVS-Diode benötigt keine eigene Versorgungsschiene. Sie wird an die zu schützende Leitung angeschlossen und bleibt passiv, solange die Spannung im vorgesehenen Bereich liegt.
Die Auswahl beginnt mit der maximalen dauerhaften Betriebsspannung der Leitung. Die Reverse Stand-off Voltage der TVS-Diode muss oberhalb der höchsten normalen Spannung liegen. Dazu gehören Toleranzen des Netzteils, Ladespannungen, Ripple, Temperaturdrift und kurzzeitige zulässige Betriebsspitzen. Wird dieser Abstand zu klein gewählt, kann die TVS-Diode im normalen Betrieb Leckstrom erhöhen oder thermisch belastet werden.
Die Breakdown Voltage muss so liegen, dass der Baustein erst bei echten Überspannungsereignissen anspricht. Beim SM8S36A beginnt der spezifizierte Durchbruchbereich oberhalb von 40 V. Damit passt der Baustein nicht zu einer 36-V-Schiene, die dauerhaft bis nahe an 40 V betrieben wird. Er passt eher zu Systemen, bei denen 36 V als maximale dauerhafte Schutzgrenze sinnvoll ist und nachfolgende Bauteile eine Klemmspannung im Bereich der Datenblattwerte tolerieren.
Die Clamping Voltage muss mit den Absolute Maximum Ratings der geschützten Schaltung verglichen werden. Ein DC/DC-Wandler, ein Lastschalter oder ein MOSFET hinter der TVS-Diode muss die verbleibende Spannung einschließlich parasitärer Überspannungsanteile überstehen. Die Klemmspannung aus dem Datenblatt ist an eine definierte Pulsform gebunden. Andere Pulsformen können andere Strom- und Temperaturverläufe erzeugen.
Die Spitzenimpulsleistung des SM8S36A wird mit 6600 W bei 10/1000 µs angegeben. Diese Angabe darf nicht als Dauerleistung interpretiert werden. Bei wiederholten Impulsen, höheren Umgebungstemperaturen oder schlechter thermischer Anbindung sinkt die zulässige Belastbarkeit. Datenblätter enthalten dafür Derating-Kurven, etwa für Peak Pulse Power über Temperatur oder Pulsdauer.
Abblockkondensatoren ersetzen eine TVS-Diode nicht. Kondensatoren reduzieren lokale Spannungseinbrüche und filtern hochfrequente Anteile. Eine TVS-Diode begrenzt dagegen hohe transiente Spannungen, indem sie Strom ableitet. In vielen Eingangsschaltungen werden TVS-Diode, Kondensator, Ferrit, Drossel oder Widerstand kombiniert. Die Reihenfolge und Dimensionierung bestimmen, welcher Strompfad bei einem Impuls entsteht.
Anwendungsrahmen der TVS-Diode
TVS-Dioden werden an Leitungen eingesetzt, auf denen kurze Überspannungen auftreten können. Typische Bereiche sind Versorgungseingänge, Kfz-Bordnetze, Industrie-Elektronik, Relais- und Magnetventilumgebungen, lange Kabel, Sensorversorgungen und Schnittstellen mit externem Zugang.
Eine leistungsfähige Einzel-TVS wie der SM8S36A passt zu Versorgungsschienen mit nennenswertem Impulsstrom. Das Gehäuse und die elektrische Auslegung sind auf hohe Pulsenergie ausgelegt. Für Datenleitungen wäre ein solcher Baustein wegen Kapazität, Gehäusegröße und Leitungsführung meist ungeeignet. Dort kommen kleinere TVS-Dioden oder mehrkanalige TVS-Arrays zum Einsatz.
Die Systemgrenzen ergeben sich aus mehreren Punkten:
Die TVS-Diode kann nur so viel Energie aufnehmen, wie ihr thermisches und elektrisches Design zulässt. Ein dauerhafter Überspannungsfehler muss über Sicherung, Schalter, Strombegrenzung oder Netzteilabschaltung beherrscht werden.
Die Klemmspannung ist höher als die Betriebsspannung. Nachfolgende Bauelemente benötigen ausreichende Spannungsfestigkeit.
Die Ableitstrecke zur Masse oder zum Chassis bestimmt einen Teil der Schutzwirkung. Eine TVS-Diode am falschen Ort kann zwar leitend werden, aber den Störstrom trotzdem durch empfindliche Schaltungsteile fließen lassen.
Die Polarität muss zur Anwendung passen. Unidirektionale TVS-Dioden eignen sich für DC-Schienen mit definierter Polarität. Bidirektionale Varianten passen besser zu Leitungen, bei denen beide Polaritäten im Normalbetrieb oder im Fehlerfall auftreten können.
Die Norm- oder Prüfpulsform muss zur Anwendung passen. Angaben wie 10/1000 µs, 8/20 µs, ESD nach IEC 61000-4-2 oder Load-Dump-Profile sind nicht austauschbar. Ein Baustein mit hoher Leistung bei einer Pulsform erfüllt nicht automatisch jede andere Surge-Anforderung.
Oberflächliche Anforderungen an Layout und Routing
Die Platzierung bestimmt die Schutzwirkung stärker, als es der reine Datenblattwert der Klemmspannung vermuten lässt. Eine TVS-Diode sollte nahe am Steckverbinder oder am Eintrittspunkt der Störung sitzen. Der Strompfad vom Anschluss über die TVS-Diode zur Rückleitung muss kurz und breit ausgeführt werden.
Bei Versorgungsschienen wird die TVS-Diode parallel zwischen Leitung und Masse oder Chassis geführt. Die Verbindung zur Massefläche sollte niederinduktiv sein. Mehrere Vias können den Strom verteilen, wenn die Ableitung auf eine innere oder rückseitige Kupferfläche erfolgt. Lange, schmale Leiterbahnen erhöhen die induktive Zusatzspannung während schneller Stromanstiege.
Die geschützte Schaltung sollte hinter dem Abgriff der TVS-Diode liegen. Der Impulsstrom darf nicht zuerst durch die Leiterbahn zur Last und danach zur TVS-Diode laufen. Sonst entsteht entlang der Leiterbahn ein Spannungsabfall, der die Schutzwirkung an der Last verschlechtert.
Bei hohen Pulsleistungen muss die thermische Anbindung zum Gehäuse passen. Große Kupferflächen helfen, die während eines Impulses entstehende Wärme zu verteilen. Die thermische Masse der Leiterplatte ersetzt jedoch nicht die Pulsspezifikation des Bauteils. Wiederholte Impulse und hohe Umgebungstemperaturen müssen über die Derating-Angaben geprüft werden.
Die Masseführung hängt vom System ab. In Geräten mit Chassis-Anbindung kann der Ableitpfad direkt zum Chassis sinnvoll sein, wenn der Störstrom nicht durch die Signalmasse fließen soll. In rein potenzialfreien Elektroniken wird der Rückstrom meist über die lokale Masse geführt. Mischformen benötigen eine definierte Verbindung zwischen Schutzmasse, Signalmasse und Gehäuse, damit keine unerwünschten Stromschleifen entstehen.
Bei schnellen Schnittstellen ist die TVS-Diode so einzubinden, dass die Leitungsimpedanz möglichst wenig gestört wird. Für eine große Leistungs-TVS auf einer Versorgungsschiene steht dagegen die niederinduktive Stromableitung im Vordergrund. Der Baustein sollte nicht über einen langen Stich an die Versorgung angebunden werden, weil dieser Stich beim Impuls eine zusätzliche Spannung erzeugt.
